圓柱滾子軸承分類有哪些?類型及類別介紹

時間:2022-06-20 07:21:25 來源:洛陽薄壁精密軸承有限公司

  圓柱滾子軸承屬于精密軸承,由保持架、滾子和引導軸圈組成,可與另一個軸承套圈分離,屬于可分離型軸承。此種軸承安裝、拆卸比較方便,在與外形尺寸相同的其他類軸承相比,圓柱滾子軸承具有高載荷,低噪音和高轉速的特性,并且滾動體與套圈擋邊摩擦小,適于高速旋轉。圓柱滾子軸承分類有哪些?

  圓柱滾子軸承和其他類軸承一樣,也分為不同的類別,圓柱滾子軸承根據裝用滾動體的列數不同,可以分為單列、雙列和多列圓柱滾子軸承等不同結構。不同結構軸承還表現在擋邊的位置設計方面。其中常用的圓柱滾子軸承有以下幾種形式:


  一、帶保持架單列圓柱滾子軸承


  在單列圓柱滾子軸承中,滾子通常由一套軸承的某一套圈的擋邊引導,擋邊同特殊設計并經過表面處理的滾子端組合,提供改善的潤滑、降低的摩擦以及因而降低軸承的運行溫度。單列圓柱滾子軸承是可分離軸承,便于安裝和拆卸,兩個套圈都可以采用緊配合,修正的滾子和滾道之間的接觸線可以減小應力集中。

  單列圓柱滾子軸承可承受重的徑向載荷和高轉速。這些軸承以幾種不同設計制造,主要區別是擋邊的結構。常用的是NU、NJ、NUP和N設計。

  N型——外圈無擋邊,內圈無擋邊,可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此,這些軸承用作非定端軸承

  NU型——外圈雙擋邊,內圈無擋邊,其余同上。

  NJ型——外圈雙擋邊,內圈單擋邊。因此,這些軸承適合軸在一個方向上的軸向定位。

  NF型——外圈單擋邊,內圈雙擋邊,其他同上。

  NUP型——外圈雙擋邊,內圈單擋邊和可分離的平擋圈。這些軸承可用作定位端軸承,即可提供軸在兩個方向上的軸向定位。

  NFP型——外圈單擋邊和可分離的平擋圈,內圈單擋邊,其余同上。


  二、帶保持架雙列圓柱滾子軸承


  雙列圓柱滾子軸承的結構緊湊,載荷能力高且剛性大。因此這些軸承主要用于機床、軋機、滾筒、磨床以及大型齒輪箱。 雙列圓柱滾子軸承屬于游動軸承,其可分離性使安裝和拆卸很方便。兩個套圈均可以采用緊配合。雙列圓柱滾子軸承幾乎不允許有傾斜角。

  NNU設計和NN設計的雙列圓柱滾子軸承,為可分離軸承,即滾子和保持架組件可同其他軸承套圈分別安裝,或者所有軸承部件可分別安裝。這類軸承方便安裝檢查和維護。

  雙列圓柱滾子軸承有圓柱孔和圓錐孔;安裝帶圓錐孔的軸承時可以微量調整內部游隙,并且簡化定位裝置結構。

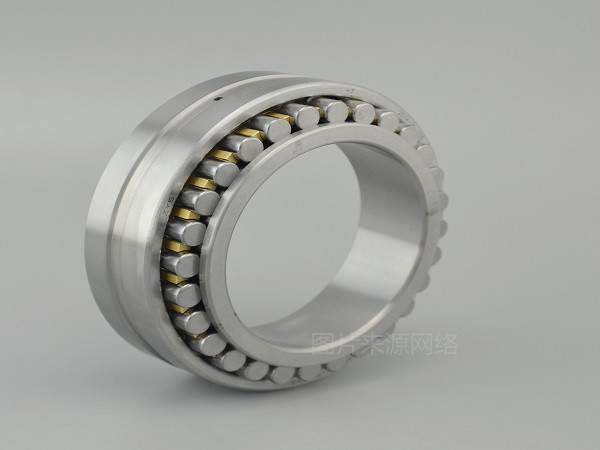

圓柱滾子軸承


  三、滿裝圓柱滾子軸承


  滿裝圓柱滾子軸承能夠承受更大的載荷,有單列和雙列兩種結構設計,該類軸承適用于中、低速且有較大負荷的場所,列如工程機械,車輛,鋼鐵,提升機械等。

  單列滿裝:NCF和NJG兩種結構,能夠承受較大徑向載荷和一側軸向載荷。

  雙列滿裝:NNC、NNCF、NNCL、NNF等結構,可以用作軸向定位或者非定位軸承。


  四、列圓柱滾子軸承


  四列圓柱滾子軸承主要用于軋鋼機輥頸,用來承受巨大載荷。此類軸承通常采用表面淬硬滲碳鋼以提高耐磨和耐沖擊載荷,保持架通常為機削鋼保持架或者柱削式保持架。

  以上就是對圓柱滾子軸承分類介紹,洛陽浦壁精密軸承有限公司是一家專注于軸承的研發、產銷售為一體的現代化企業。公司生產薄壁軸承、超薄軸承、等截面薄壁軸承、工業機器人軸承、密封軸承,效滾子軸承、球軸承、公制軸承、四點角接觸球軸承、密封軸承、轉盤軸承等。主要為工業機器人、紡織機械、諧波減速器、工程礦山機械、醫療領域等行業提供高質量軸承。
